T Vertikální typ automatických etiketovacích strojů na kontejnery

Tento stroj je použitelný pro značení kruhových povrchů, jako je kulatý kontejner, podrobný popis aplikace je uveden v následující tabulce:

Problém	Popis aplikace
Použitelný kontejner	Pro jeden stroj lze vybrat následující scénáře: 1) Kulatý kontejner, například kulatá láhev 2) Kruhový povrch, jako je kontejner s částí kruhového oblouku
Použitelný typ štítku	Samolepící štítek 1) Neprůhledný jako standard 2) Transparentní jako volitelný doplněk
Číslo štítku	1) 1 štítek 2) 2 štítky, které jsou vytištěny na jednom štítku štítků

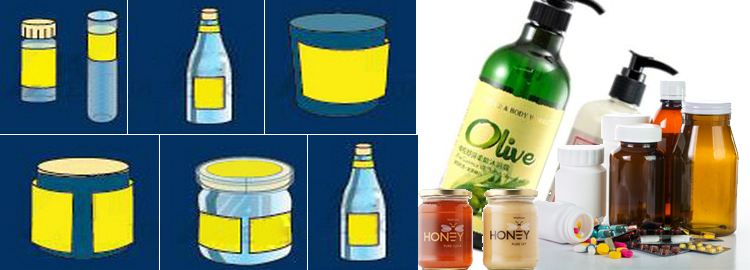

Referenční styl kontejnerů je následující:

T Vertikální typ automatické kolo etiketovací stroj

Standardní vlastnosti

• Vhodné pro kulatý kontejner nebo kontejner s částí kruhového oblouku, signálním nebo dvojitým štítkem

• Nerezová ocel 304 a vysoce kvalitní hliníková slitina jako konstrukce stroje

• Unikátní etiketovací hlavy umožňují rovnoměrnější utažení a napnutí etikety. A zajistěte přesnost označování.

• Profesionální etiketovací zařízení zvyšuje kvalitu etiketování. Zajistit žádné vrásky a žádné bubliny. A těsnost překrývání.

• Kalibrační váhy jsou vhodné zařízení pro přizpůsobení tvaru

• Ovládání HMI PLC a dotykové obrazovky pro dosažení inteligentního provozu a odstraňování problémů

• Inteligentní ovládání, automatické fotoelektrické sledování, bez označení objektu bez označení, bez automatické opravy štítku

Volitelné funkce

• Čidlo pro detekci průhledného značení

• Online tisk kódové lišty

Podle nastavení parametrů PLC přes dotykovou obrazovku HMI, kontejner z předcházejícího procesu, přes dopravník. Protáhněte oddělovací kola kontejneru. Sychonize se systémem pro detekci kontejnerů a označování umožňuje kontejnerům přesné označování etiketovacími hlavami. Zařízení pro vyztužení štítků zajistí kvalitu označování jako poslední krok.

S výjimkou konstrukce stroje bude konfigurace klíčových součástí určovat kvalitu stroje nebo systému, níže je uvedena konfigurace klíčových komponent:

Ne	Komponenty	Materiál / užší seznam
1	Programovatelný logický řadič	Delta, Siemens, Mitsubishi, Panosonic
2	Dotyková obrazovka	Weinview, Siemens, Delta, Kinco, Panosonic
3	Krokový / servomotor	Teco, Delta, Panosonic, Leadshine
4	Frekvenční měnič	Delta, Schneider, Leadshine
5	Klíčové elektrické komponenty	Schneider, Chint, Ls, Ark
6	Ochrana klíčů a relé	Schneider, Delixi
7	Válec, filtr	Airtac, SMC
8	Senzor fotobuňky	Autonika, Keyence, Leuze, Panosonic, Datalogic

Katalog 1J-x-xxxxx	T-21100
Metoda kontroly	Automatický
Číslo štítku	1 jako standardní, nebo 2 štítky, které jsou vytištěny na stejné roli štítků
Průhlednost štítku	Neprůhledné
Lepidlo	Samolepící
Kódovací / tiskařský stroj	Vyloučit
Šířka štítku	15 - 150 mm - Včetně zadního papíru
Délka štítku	20-340 mm
Rychlost označování	30-80 ks / min pro normální motor 40-120 ks / min pro servomotor
označení tolerance	+/- 1 mm
Průměr nádoby	25 - 100 mm
Vnější průměr válce	280 mm-Max
Vnitřní průměr válce	76 mm
Standardní rychlost	Servomotor: 5 ~ 25m / min Krokový motor: 5 ~ 19m / min
Vyžaduje se stlačený vzduch	Neuplatňuje se
Spotřeba vzduchu	Neuplatňuje se
Požadavek napájení	AC 220V 50/60 Hz
Spotřeba elektřiny	0,53 kW
Přibližná hmotnost (netto)	185 kg
Rozměr (mm)	1950 * 1100 * 1300 mm

Prakticky, v porovnání s jednoduchým strojem na trhu, se více zaměřujeme na detaily, výhody uvedené v následující tabulce:

Označení cíle	Náš design
Žádné vrásky	Přiměřené zařízení pro vedení štítků, včetně a) Vedení a tažení štítků b) udržování napětí štítku, c) procesy oddělování štítků
Žádné bubliny	Rozumná zařízení pro označování a zesílení
Přesné značení	a) Vysoce kvalitní a polohově nastavitelný snímač pro detekci štítků b) Zařízení pro nastavení polohy kontejneru c) Řízení synchronizace označování
Flexibilní provoz	a) Pedálové ovládání / automatické detekce b) jednoduché nebo dvojité štítky c) Tisk kódu může být integrován d) Flexibilní programování pomocí PLC e) Nezbytná ochrana, jako je zkrat, přetížení atd

Dokumentace

Abychom vám mohli naše výrobky pohodlně porozumět, jsou k dispozici, ale nejsou omezeny, následující dokumenty, které mají být poskytnuty ve fázi nákupu

Ne	Dokument	Kód	Popis
1	Průvodce výběrem produktů	SG	Výběr nebo přizpůsobení vhodných produktů pro klienty na základě zpětné vazby Průvodce výběrem, který zahrnuje pozadí projektu, parametry a další požadavky klienta
2	Profil produktů	PP	Aby klienti porozuměli přehledu produktů, pokrývá sekce Základní funkce, Aplikace, Konstrukce, Typické produkty, Schválení a Doplňkové funkce
3	Instalační návod	V	Vysvětlit krok instalace zařízení a také instrukce pro uvedení do provozu
4	Uživatelský manuál	UM	K pokrytí obsahu Provoz a údržba a Odstraňování problémů

naše služby

T Vertikální typ automatické kolo etiketovací stroj

Přizpůsobení

Filozofie přizpůsobení

Demonstrace produktu nemusí zcela vyhovovat vašim požadavkům. Naší filozofií je přizpůsobit vaši skutečnou potřebu, minimalizovat nevyužitou kapacitu a funkci. Dodávat vám výkon a nákladově vyvážené produkty. Během přizpůsobení je třeba vzít v úvahu následující faktory:

• Čidlo pro detekci průhledného značení

• Online tisk kódové lišty

Průvodce výběrem

Průvodce výběrem je k dispozici pro oběh. Kontaktujte nás a získejte podporu při výběru produktů a přizpůsobení.

Tvrzení

Obrázky prokazující tento profil představují produkty řady a podléhají nejnovějšímu nebo přizpůsobenému designu
Vzhledem k velkému počtu aktualizací dokumentace nemusí být data uvedená v tomto profilu včas aktualizována. Nejnovější verzi vám poskytne zákaznický servis.
Funkce nebo funkce se v tomto profilu objevují s výhradou dalšího popisu nabídky
