Vertikální typ stroje pro automatické etiketování kulatých nádob

Tento stroj je použitelný pro značení kruhových povrchů, jako je kulatý kontejner, podrobný popis aplikace je uveden v následující tabulce:

Problém	Popis aplikace
Použitelný kontejner	Pro jeden stroj lze vybrat následující scénáře: 1)  Round Container , such as round bottle 2)  Circular surface, such as container with a section of circular arc
Použitelný typ štítku	Samolepící štítek 1) Non-transparent as the standard 2) Transparent as the optional
Číslo štítku	1) 1 label 2) 2 labels which printed on one label roll

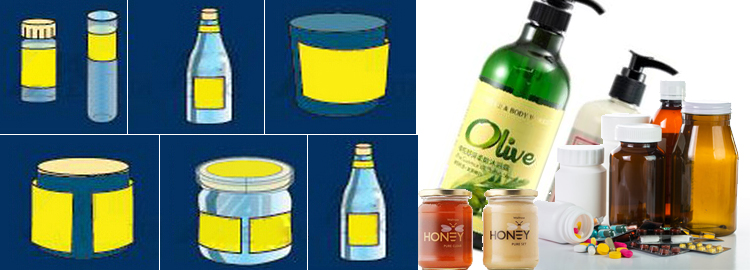

Referenční styl kontejnerů je následující:

Standardní vlastnosti

• Vhodné pro kulatý kontejner nebo kontejner s částí kruhového oblouku, signálním nebo dvojitým štítkem

• Nerezová ocel 304 a vysoce kvalitní hliníková slitina jako konstrukce stroje

• Unikátní etiketovací hlavy umožňují rovnoměrnější utažení a napnutí etikety. A zajistěte přesnost označování.

•     The professional Značení device enhances the quality of the labeling. To ensure no wrinkles and no bubbles. And tightness of the overlapping.

• Kalibrační váhy jsou vhodné zařízení pro přizpůsobení tvaru

• Ovládání HMI PLC a dotykové obrazovky pro dosažení inteligentního provozu a odstraňování problémů

• Inteligentní ovládání, automatické fotoelektrické sledování, bez označení objektu bez označení, bez automatické opravy štítku

Volitelné funkce

• Čidlo pro detekci průhledného značení

• Online tisk kódové lišty

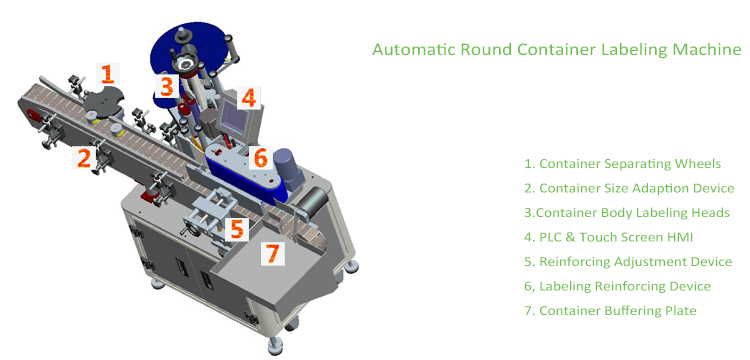

Podle nastavení parametrů PLC přes dotykovou obrazovku HMI, kontejner z předcházejícího procesu, přes dopravník. Protáhněte oddělovací kola kontejneru. Sychonize se systémem pro detekci kontejnerů a označování umožňuje kontejnerům přesné označování etiketovacími hlavami. Zařízení pro vyztužení štítků zajistí kvalitu označování jako poslední krok.

S výjimkou konstrukce stroje bude konfigurace klíčových součástí určovat kvalitu stroje nebo systému, níže je uvedena konfigurace klíčových komponent:

Ne	Komponenty	Materiál / užší seznam
1	Programovatelný logický řadič	Delta, Siemens, Mitsubishi, Panosonic
2	Dotyková obrazovka	Weinview, Siemens, Delta, Kinco, Panosonic
3	Krokový / servomotor	Teco, Delta, Panosonic, Leadshine
4	Frekvenční měnič	Delta, Schneider, Leadshine
5	Klíčové elektrické komponenty	Schneider, Chint, Ls, Ark
6	Ochrana klíčů a relé	Schneider, Delixi
7	Válec, filtr	Airtac, SMC
8	Senzor fotobuňky	Autonika, Keyence, Leuze, Panosonic, Datalogic

Katalog 1J-x-xxxxx
Metoda kontroly	Automatický
Číslo štítku	1 jako standardní, nebo 2 štítky, které jsou vytištěny na stejné roli štítků
Průhlednost štítku	Neprůhledné
Lepidlo	Samolepící
Kódovací / tiskařský stroj	Vyloučit
Šířka štítku	15 - 150 mm - Včetně zadního papíru
Délka štítku	20-340 mm
Rychlost označování	30-80 ks / min pro normální motor 40-120 ks / min pro servomotor
označení tolerance	+/- 1 mm
Průměr nádoby	25 - 100 mm
Vnější průměr válce	280 mm-Max
Vnitřní průměr válce	76 mm
Standardní rychlost	Servomotor: 5 ~ 25m / min Krokový motor: 5 ~ 19m / min
Vyžaduje se stlačený vzduch	Neuplatňuje se
Spotřeba vzduchu	Neuplatňuje se
Požadavek napájení	AC 220V 50/60 Hz
Spotřeba elektřiny	0,53 kW
Přibližná hmotnost (netto)	185 kg
Rozměr (mm)	1950 * 1100 * 1300 mm

Prakticky, v porovnání s jednoduchým strojem na trhu, se více zaměřujeme na detaily, výhody uvedené v následující tabulce:

Označení cíle	Náš design
Žádné vrásky	Přiměřené zařízení pro vedení štítků, včetně a) Label guiding and pulling b) Label tension maintaining , c) label separating processes
Žádné bubliny	Rozumná zařízení pro označování a zesílení
Přesné značení	a)High quality  and position adjustable  label detecting sensor b) Container positon adjustment device c) Labeling synchronization  control
Flexibilní provoz	a) Pedal  Control /  Automatic  Detecting b) Single or double  labels c) Code printing can be integrated d) Flexible programming by PLC e) Necessary protection, like short circuit , overload etc

Dokumentace

Abychom vám mohli naše výrobky pohodlně porozumět, jsou k dispozici, ale nejsou omezeny, následující dokumenty, které mají být poskytnuty ve fázi nákupu

Ne	Dokument	Kód	Popis
1	Průvodce výběrem produktů	SG	Výběr nebo přizpůsobení vhodných produktů pro klienty na základě zpětné vazby Průvodce výběrem, který zahrnuje pozadí projektu, parametry a další požadavky klienta
2	Profil produktů	PP	Aby klienti porozuměli přehledu produktů, pokrývá sekce Základní funkce, Aplikace, Konstrukce, Typické produkty, Schválení a Doplňkové funkce
3	Instalační návod	V	Vysvětlit krok instalace zařízení a také instrukce pro uvedení do provozu
4	Uživatelský manuál	UM	K pokrytí obsahu Provoz a údržba a Odstraňování problémů

naše služby

Přizpůsobení

Filozofie přizpůsobení

Demonstrace produktu nemusí zcela vyhovovat vašim požadavkům. Naší filozofií je přizpůsobit vaši skutečnou potřebu, minimalizovat nevyužitou kapacitu a funkci. Dodávat vám výkon a nákladově vyvážené produkty. Během přizpůsobení je třeba vzít v úvahu následující faktory:

• Čidlo pro detekci průhledného značení

• Online tisk kódové lišty

Průvodce výběrem

Průvodce výběrem je k dispozici pro oběh. Kontaktujte nás a získejte podporu při výběru produktů a přizpůsobení.

Tvrzení

• Obrázky prokazující tento profil představují produkty řady a podléhají nejnovějšímu nebo přizpůsobenému designu
• Vzhledem k velkému počtu aktualizací dokumentace nemusí být data uvedená v tomto profilu včas aktualizována. Nejnovější verzi vám poskytne zákaznický servis.
• Funkce nebo funkce se v tomto profilu objevují s výhradou dalšího popisu nabídky
